Clavier de kiosque industrielle en acier inoxydable petite dimension avec trackball optique
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xMatériel de panneau avant | Acier inoxydable | Matériel de bouton de clavier numérique | Acier inoxydable |
---|---|---|---|
Nombre de clés | 65 | Voyage principal | 2.0mm |
Type | De câble | Souris | Petite boule de commande |
Niveau de protection | IP65 | Montage de la méthode | Support de panneau (par derrière) |
Surligner | Clavier industriel de kiosque de petite dimension,Clavier industriel de kiosque d'acier inoxydable,Clavier optique d'acier inoxydable de boule de commande |

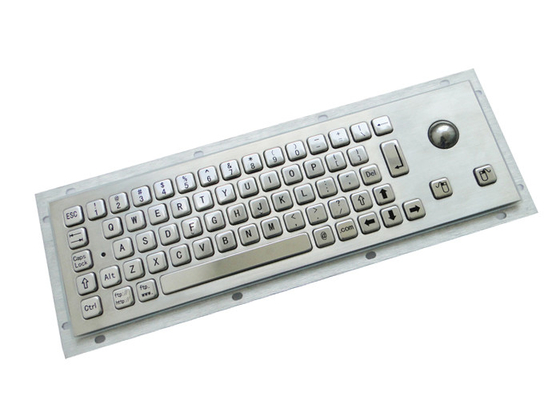

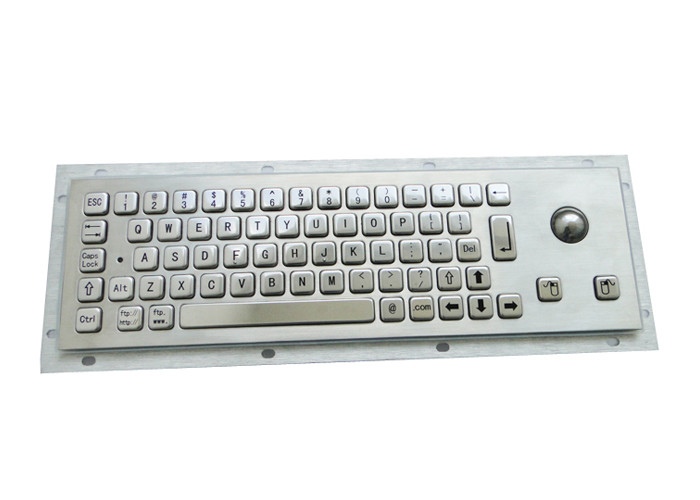

Petit clavier industriel de kiosque d'acier inoxydable de dimension avec la boule de commande optique
MKB-65A-TB-M
Petit dans la dimension hors-tout, alors que les clés restent toujours assez grandes pour que les doigts pressent, évitant la faiblesse des clés trop petites qui existe dans la plupart de claviers de petite taille
Fonctionnalités clé :
1) 65 clés, dimension compacte avec la boule de commande optique intégrée, bâti de panneau
2) pleines clés saillantes du voyage (2.0mm) avec les graphiques gravés à l'eau-forte, excellent retour tactile
3) particulièrement conçu pour fonctionner dans les environnements durs, le rendant idéal pour des kiosques et d'autres applications dans les lieux publics.
4) construit de l'acier inoxydable, haut à l'épreuve du vandalisme.
5) antipoussière et à l'épreuve des liquides, condition du rassemblement IP65
6) interface de PS2 ou d'USB
7) Deux boutons de la souris gauches et droits, et un bouton de défilement au milieu
8) disposition personnalisable.
Caractéristiques |
|
Matériel |
Panneau avant et clés : Acier inoxydable balayé |
Panneau arrière : Alliage d'aluminium |
|
Chapeau principal : Pleine clé saillante de voyage (2.0mm) avec les graphiques gravés à l'eau-forte |
|
Boule de commande : Boule de commande d'acier inoxydable (diamètre : 25mm) |
|
Données électriques |
Tension d'alimentation électrique : DC 5 V 5% |
Estimation actuelle : 20mA |
|
Interface : USB ou PS2 |
|
EMC conforme. |
|
FCC : Partie 15, classe B |
|
Sécurité : En 60950, CE conforme |
|
Caractéristiques environnementales |
Température de fonctionnement : -20 C + à 60 C Température de stockage : - 40 C + à 80 C |
Brume saline : 96 heures, le CEI 60512-6 |
|
Essai de chaleur humide + à 40 C : 21 jours, le CEI 60512-6 Essai de chaleur sec + à 85 C : 10 jours, le CEI 60512-6 |
|
Données mécaniques |
Force de mise en action pour la clé : 12015g |
Voyage principal : 2.0mm |
|
Vie (cycles) : Minute 2, 000, 000 mises en action |
|
Protection de scellage : IP65/NEMA4X de l'avant |
|
Résistance de vibration : 5 hertz - 200 hertz, le CEI 60512-4 Résistance aux chocs : 3 axe 150 m/s - 11 Mme, le CEI 60512-4 |
|
Système d'opération |
PS2 : Victoire NT4, 98SE, 98ME, 2000, XP |
USB : Win98SE, 98ME, 2000, XP, Mac OS9/OSX |
|
Poids et dimension |
Poids : 1.80kg |
Panneau avant : 330.0x100.0 millimètre |

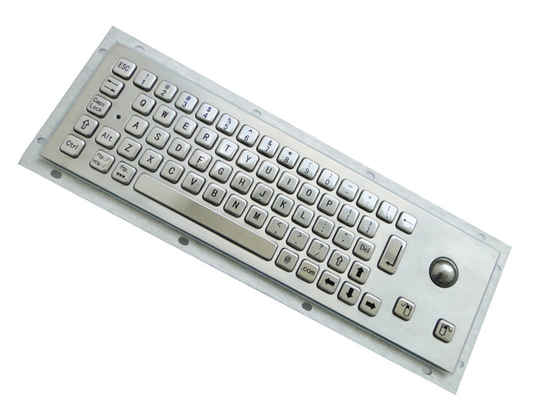

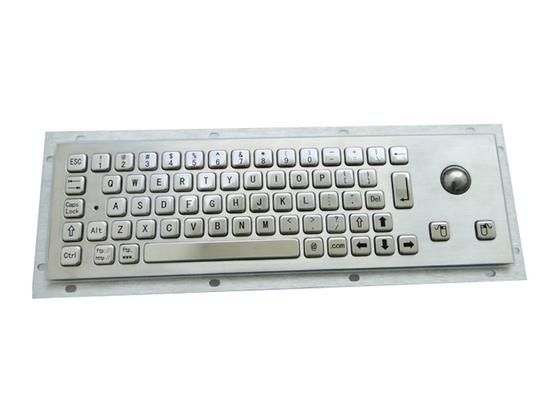

Plus d'images :
